LTC3780升降压模块
- 2012-12-27 14:38:23
-
LTC3780 – 高效率、同步、四开关降压-升压型控制器
特点
- 单电感器架构允许 VIN 高于、低于或等于 VOUT
- 宽 VIN 范围：4V 至 36V 工作电压
- 同步整流：效率高达 98%
- 电流模式控制
-
±1% 输出电压准确度：0.8V < VOUT < 30V
- 可锁相固定频率：200kHz 至 400kHz
- 电源良好 (Power Good) 输出电压监视器
- 用于 MOSFET 电源的内部 LDO
- 四 N 沟道 MOSFET 同步驱动
- 在停机期间 VOUT 与 VIN 断接
- 可调软起动电流斜坡上升
- 折返输出电流限制
- 可选的低电流模式
- 输出过压保护

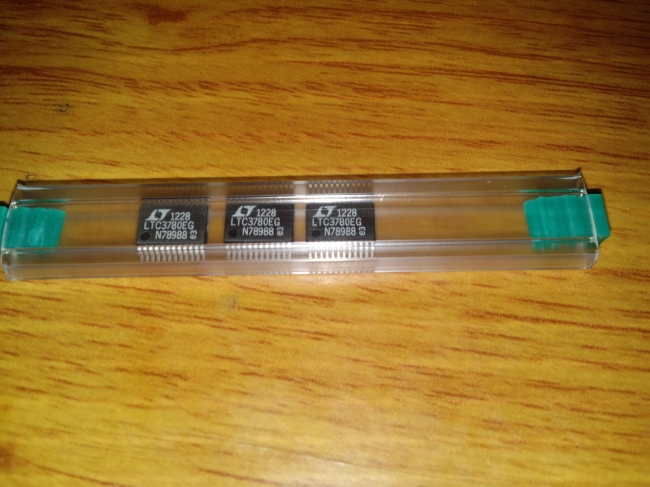

- 采用 24 引脚 SSOP 和裸露衬垫 (5mm x 5mm) 32 引脚 QFN 封装
典型应用
描述
LTC®3780 是一款高性能降压-升压型开关稳压控制器，可在输入电压高于、低于或等于输出电压的条件下运作。恒定频率电流模式架构提供了一个高达 400kHz 的可锁相频率。凭借 4V 至 30V (最大值为 36V) 的宽输入和输出范围以及不同操作模式间的无缝切换，LTC3780 成为汽车、电信和电池供电型系统的理想选择。
该控制器的工作模式是通过 FCB 引脚来确定的。对于升压应用，FCB 模式引脚能够在突发模式 (Burst Mode®) 、不连续模式和强制连续模式之间进行选择。在降压操作期间，FCB 模式引脚可在跳跃周期模式、不连续模式和强制连续模式之间进行选择。突发模式操作和跳跃周期模式可在轻负载条件下提供高效操作，而强制连续模式和不连续模式则工作在一个恒定的频率上。
由一个输出过压比较器和内部折返电流限制电路提供了故障保护功能。当输出处于其设计调整点的 7.5% 以内时，电源良好输出引脚将发出指示信号。
